規則充填物REGULAR PACKINGS
メッシュ MC-Yパック：BY-W500X/W700Y/W1000Y

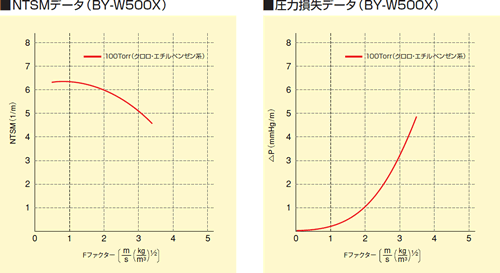

BY-W500X/W700Y/W1000Yは、特殊織り金網を使用したメッシュタイプ充填物です。
シートタイプに比べて、大きなNTSMと低い圧力損失を実現しました。
減圧下で、高理論段数が要求されるプロセスに適しております。
【特性】
●NTSMが大きい
●一理論段当りの圧力損失…0.1～0.5mmHg
●適正液負荷範囲…0.05～20m³/m²H
●最大Fファクター… BY-W500X ：2.5
BY-W700Ｙ ：1.8
BY-W1000Ｙ：1.0
| 名称 | 比表面積 m²/m³ |
空間率 ％ |
重量 kg/m³ |
エレメント 概略高さ mm |
素材 |
|---|---|---|---|---|---|
| BY-W500X | 500 | 94 | 266 | 175 | 金網 |
| BY-W700Y | 700 | 91 | 370 | 145 | 金網 |
| BY-W1000Y | 1000 | 88 | 531 | 145 | 金網 |
重量は、SUS304の比重（7.93）で計算しています。
材質例：
SUS304、SUS316L、銅
SUS304、SUS316L、銅
シート MC-Yパック
| 比較項目 | BY- M64X |
BY- M64Y |
BY- 125X |
BY- M125Y |
BY- M200X |
BY- M200Y |
BY- M250X |
BY- M250Y |
|---|---|---|---|---|---|---|---|---|
| 比較面積 m²/m³ |
64 | 125 | 200 | 250 | ||||
| 空間率 % |
99.5 | 99.5 | 99.2 | 99.2 | 98.8 | 98.8 | 98.5 | 98.5 |
| 最低液負荷 m³/m²/hr |
0.5 | 0.5 | 0.5 | 0.5 | 0.2 | 0.2 | 0.2 | 0.2 |
| 最高液負荷 m³/m²/hr |
100 | 100 | 100 | 100 | 100 | 80 | 75 | 80 |
| 最大Fファクター m/s[kg/m³]1/2 |
4.2 | 3.7 | 4.0 | 3.5 | 3.7 | 3.2 | 3.4 | 3.0 |
| 標準 HETP mm |
2000 | 1500 | 1200 | 800 | 700 | 500 | 550 | 450 |
| 重量 kg/m³ |
40 | 40 | 64 | 64 | 96 | 84 | 105 | 105 |
| 1エレメント高さ mm |
200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| 1層当りの最大充填高さ ＊mm |
8000 | 8000 | 8000 | 8000 | 7000 | 7000 | 6000 | 6000 |
| 比較項目 | BY- M350X |
BY- M350Y |
BY- M500X |
BY- M500Y |
BY- M750Y |
|||
|---|---|---|---|---|---|---|---|---|
| 比較面積 m²/m³ |
350 | 500 | 750 | |||||
| 空間率 % |
98 | 98 | 97.2 | 97.2 | 95.9 | |||
| 最低液負荷 m³/m²/hr |
0.2 | 0.2 | 0.2 | 0.2 | 0.2 | |||
| 最高液負荷 m³/m²/hr |
40 | 30 | 25 | 20 | 10 | |||
| 最大Fファクター m/s[kg/m³]1/2 |
2.8 | 2.5 | 2.3 | 2.0 | 1.6 | |||
| 標準 HETP mm |
430 | 360 | 370 | 280 | 230 | |||
| 重量 kg/m³ |
144 | 144 | 210 | 210 | 300 | |||
| 1エレメント高さ mm |
200 | 200 | 200 | 200 | 200 | |||
| 1層当りの最大充填高さ ＊mm |
4500 | 4500 | 3500 | 3500 | 3000 | |||
材質例：
SUS304、 SUS316L、 SUS329J4L、
チタン、 ハステロイ、 アルミ、 銅、 ニッケル
※塔径300φ以下の場合は3000mm
重量は、SUS304の比重（7.93）で計算しています。
セラミック MC-Cパック【セラミック規則充填物】
| 比較項目 | 125X | 125Y | 160X | 250X | 250Y | 350Y | 450X | 450Y | 700Y |
|---|---|---|---|---|---|---|---|---|---|
| 比較面積 m²/m³ |
125 | 125 | 160 | 250 | 250 | 350 | 450 | 450 | 700 |
| 空間率 % |
90 | 90 | 85 | 80 | 80 | 78 | 72 | 72 | 68 |
| 傾斜角 ° | 30 | 45 | 45 | 30 | 45 | 45 | 30 | 45 | 45 |
| 液体負荷 m³/m²/hr |
0.2～100 | 0.2～100 | 0.2～70 | 0.2～65 | 0.2～50 | 0.2～30 | 0.2～20 | 0.2～15 | 0.2～7 |
| 最大Fファクター m/s［kg/m³］1/2 |
3.2 | 3.0 | 2.7 | 2.8 | 2.4 | 2.0 | 1.7 | 1.5 | 1.2 |
| NTSM l/m |
1.5 | 1.7 | 1.9～2.2 | 2.3～2.7 | 2.5～3.0 | 2.8～3.2 | 3～4 | 3.5 | 6～8 |
| 重量 kg/m³ |
320 | 320 | 370 | 420 | 420 | 500 | 550 | 550 | 730 |
| 板厚 mm |
2.0～3.0 | 2.0～3.0 | 2.0～2.5 | 1.7～2.0 | 1.7～2.0 | 1.3～1.6 | 1.0～1.2 | 1.0～1.2 | 0.9～1.1 |
| 1エレメント概略 高さ mm |
150 | 150 | 150 | 100 | 100 | 100 | |||
※セラミックプレートに、孔有／孔無の両方の製作が可能です。
重量は、代表的なセラミック材料の比重（2.29）で計算しています。
